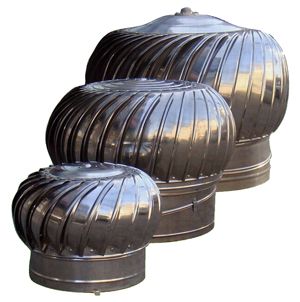

屋頂自然通風器
1.屋頂自然通風器的概述
本公司生產的JYL-300、500、880型屋頂自然通風器是利用自然界空氣對流的原理，以室內外的壓力差、溫度差及自然風為動力，可以24小時不間斷運轉，排除室內的熱氣，濕氣和穢氣；它不用電，無噪音，真正實現了節能、環保的目的。在發達國家早已十分流行，有數十年的歷史了，在國內，隨著鋼結構建筑的大量問世，安裝使用自然通風器，也日漸增多。
2.屋頂自然通風器的工作原理
自然通風器是利用自然風力推動葉片運轉，因運轉產生離心力誘使空氣流動，由于葉片相當輕薄，即使微風也能使它轉動。渦輪轉動時，便產生離心力，將渦輪下方的熱空氣、煙氣、潮濕氣體吸上來并排出去。 空氣被抽離渦輪時，渦輪的正下方便形成低壓區，即煙囪效應。由于渦輪不斷地轉動，室外新鮮空氣也會不斷的流入，于是達到了通風目的。
3.屋頂自然通風器的特點
●不銹鋼機身質量小、安裝簡便
●高效率的通風排濕能力
根據流體力學原理，經過科學的設計，采用波浪式弧形渦輪葉片，以及優異的低阻高效軸承，即使在低于時速2KM的微風下也能夠持續運轉，不斷排出室內的混濁空氣。
●堅固耐腐蝕、享有10多年質量保證
高品質的不銹鋼機身，經得起長時間的風吹雨打，可抵抗室內腐蝕性氣體的侵蝕，優異的全密封低阻軸承，經久耐用永保潤滑，無需進行保養。
●安裝簡便、快捷
由于采用獨特的變角管頸設計，本通風器能夠適用于不同傾斜度(0°-22.5°)的屋面，大大降低了安裝成本。因此廣泛適用于民用住宅、工業廠房、車庫等建筑物。
●節能環保、無噪音、無需電力。自然通風器僅靠自然風就可以持續運轉，無需電力，且運行平穩無噪音。
●軸和軸承
通風器采用高質量的低阻全封閉軸承，免潤滑。以C45號鋼作為主軸，具有很強的耐腐蝕性。
●葉片
波浪式弧型葉片是根據精確的流體力學原理而設計，加大了扇葉與風的接觸面積和角度，在微風中也可獲得更大的旋轉力，避免了各方向的風倒入風道的現象，并利用各方向的風加快渦輪頭的旋轉速度，充分起到防雨、防雪、排風的作用。由于采用了波浪形狀，機械強度大大增強，在同類產品中承壓能力最佳。
●無需維修,無火災危險性
4.設置通風器和未設置通風器兩種情景示意圖
為設置通風器時，溫?zé)峥諝庵荒芏逊e在室內；而設置通風器時，上升的熱氣會通過通風器向外排出，并引入外部新鮮空氣。
| 5.如何計算確定通風器的數量 | |
| 通風氣數目＝ | 室內容積m3X換氣次數/hr |
|
| |
| 室內換氣能力(m3/hr) (注：由各型號決定) | |
附表1 全國各地的平均速度（風速單位：m/s）
| 地區 | 風速 | 地區 | 風速 |
| 北京 | 2.2 | 江蘇-蘇州 | 3.4 |
| 上海 | 3.4 | 天津 | 3.3 |
| 廣州 | 2.2-3.4 | 遼寧-沈陽 | 3.7 |
| 河南-鄭州 | 3.4 | 青海-西寧 | 5 |
| 江西-南昌 | 2.5 | 寧夏-銀川 | 1.6 |
| 山東-濟南 | 3.4 | 香港 | 3.3 |
| 四川-成都 | 3.4 | 澳門 | 3.5 |
| 湖北-武漢 | 3.4 | 湖南-長沙 | 2 |
| 甘肅-蘭州 | 3.4 | 陜西-西安 | 2 |
| 浙江-杭州 | 3.4-5.2 | 河北-石家莊 | 1.7 |
| 安徽-合肥 | 3.4 | 吉林-長春 | 4.3 |
| 新疆-烏魯木齊 | 3.4 | 黑龍江-哈爾濱 | 4.1 |
| 海南-海口 | 3.4 | 福建-福州 | 3.4 |
| 福建-廈門 | 3.4 | 云南-昆明 | 4.5 |
| 山西-太原 | 3.2 | 臺灣 | 3.1 |
| 西藏-拉薩 | 3-3.2 | 內蒙古 | 3.7 |
| 貴州-貴陽 | 2.5 | 韓國 | 2.5 |
| 廣西-南寧 | 3.1 | 臺灣 | 3.1 |
附表2 建議換氣次數
| 建筑物類型 | 換氣次數/小時 | 建筑物類型 | 換氣次數/小時 |
| 公寓 | 12-30 | 印刷廠 | 6-12 |
| 廚房 | 20-60 | 實驗室 | 10-30 |
| 住宅 | 12-30 | 鍋爐房 | 20-60 |
| 衛生間 | 10-15 | 發電站 | 10-20 |
| 禮堂 | 8-20 | 畜牧場 | 10-30 |
| 銀行 | 8-20 | 面粉廠 | 12-30 |
| 西餐廳 | 12-30 | 機械廠 | 4-15 |
| 倉庫 | 2-6 | 一般工廠 | 3-8 |
| 教堂 | 8-20 | 涂料廠 | 10-40 |
| 洗衣房 | 10-20 | 纖維廠 | 6-12 |
| 宿舍 | 3-10 | 汽車修配廠 | 5-10 |
| 教室 | 8-12 | 食品廠 | 3-8 |
| 體育館 | 8-20 | 肉食加工廠 | 8-12 |
| 醫院 | 3-20 | 豬油廠 | 12-20 |
| 研究所 | 8-30 | 造紙廠 | 15-20 |
| 圖書館 | 8-20 | 熱處理廠 | 20 |
| 辦公室 | 10-20 | 化工廠 | 10-30 |
| 游戲廳 | 12-20 | 鍍鋅廠 | 12-20 |
| 休息室 | 10-15 | 染料廠 | 15-30 |
| 小賣店 | 8-15 | 有害氣體廠 | 30 |
| 售票廳 | 6-12 | 面包廠 | 30 |
| 印刷廠 | 6-12 | 美容院 | 15-30 |
| 酒吧 | 20-60 | 保齡球館 | 12-20 |
6.屋頂自然通風器的施工指南
不同型號詳細參數表：屋頂自然通風器的性能參數
(1) JYL-300型自然通風器性能參數表
| 風速 (m/s) | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||
| 型號 | 喉徑尺寸mm | 高度mm | 每小時排氣量(m3) | ||||||||
| 300 | 300 | 500 | 8 | 16 | 68 | 127 | 187 | 353 | 667 | 1684 | 2475 |
(2)JYL-500型自然通風器性能參數表:
| 風速(m/s) | 0.9 | 1.8 | 2.2 | |||||||||
| 溫度差 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | |||
| 型號 | 開孔尺寸 | 喉徑 | 高度mm | 每小時排氣量(m3) | ||||||||
| 500 | 500 | 500 | 3000 | 928 | 1116 | 1238 | 1476 | 1663 | 1785 | 1800 | 1983 | 2106 |
| 6000 | 1080 | 1317 | 1494 | 1627 | 1864 | 2041 | 1951 | 2188 | 2365 | |||
| 9000 | 1209 | 1494 | 1713 | 1756 | 2041 | 2260 | 2077 | 2365 | 2584 | |||
| 12000 | 1317 | 1645 | 1900 | 1864 | 2192 | 2448 | 2188 | 2516 | 2768 | |||
| 風速(m/s) | 2.7 | 3.5 | 4.5 | |||||||||
| 溫度差 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | |||
| 型號 | 開孔尺寸 | 喉徑 | 高度mm | 每小時排氣量(m3) | ||||||||
| 500 | 500 | 500 | 3000 | 2070 | 2257 | 2397 | 2696 | 2880 | 3002 | 3337 | 3524 | 3646 |
| 6000 | 2221 | 2458 | 3635 | 2847 | 3085 | 3261 | 3488 | 3726 | 3902 | |||
| 9000 | 2350 | 2635 | 2854 | 2973 | 3261 | 3487 | 3618 | 3902 | 4122 | |||
| 12000 | 2458 | 2786 | 3042 | 3085 | 3412 | 3664 | 3726 | 4053 | 4309 | |||
(3)JYL-880型自然通風器性能參數表:
| 風速(m/s) | 0.9 | 1.8 | 2.2 | |||||||||
| 溫度差 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | |||
| 型號 | 開孔尺寸 | 喉徑 | 高度mm | 每小時排氣量(m3) | ||||||||
| 880 | 850×850 | 680 | 3000 | 1526 | 1857 | 2076 | 2323 | 2657 | 2874 | 2799 | 3131 | 3352 |
| 6000 | 1797 | 2222 | 2540 | 2597 | 3020 | 3338 | 3071 | 3498 | 3813 | |||
| 9000 | 2030 | 2540 | 2938 | 2830 | 3338 | 3734 | 3303 | 3813 | 4212 | |||
| 12000 | 2222 | 2811 | 3255 | 3020 | 3607 | 4608 | 3498 | 4084 | 4544 | |||
| 風速(m/s) | 2.7 | 3.5 | 4.5 | |||||||||
| 溫度差 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | |||
| 型號 | 開孔尺寸 | 喉徑 | 高度mm | 每小時排氣量(m3) | ||||||||
| 880 | 850×850 | 680 | 3000 | 3214 | 3456 | 3767 | 4145 | 4477 | 4698 | 5094 | 5425 | 5643 |
| 6000 | 3486 | 3913 | 4227 | 4417 | 4844 | 5458 | 5365 | 5789 | 6107 | |||
| 9000 | 3718 | 4227 | 4627 | 4649 | 5158 | 5558 | 5598 | 6107 | 6505 | |||
| 12000 | 3913 | 4627 | 4959 | 4844 | 5431 | 5890 | 5789 | 6378 | 6837 | |||
